QEC Workshop | 2 量子纠错码的简易构造
Abstract. 本文收录于 合集（量子纠错研讨班学习笔记）。本节讨论：如何基于经典线性码构造 Stabilizer Code，Steane Code 和 Five Qubit Code 均属此类；如何构造大规模的量子纠错码，代表性的方法包括拼接码和卷积码。
在上一章中，我们介绍的稳定子体系是分析纠错码的良好工具，但并非构造量子纠错码的简易手段。本节介绍两种简易的构造量子纠错码的办法，包括以下两个方面：
- 从经典线性码推出量子纠错码；
- 从已有量子纠错码推出新的量子纠错码。
经典信息论重要结论
线性码
定义 1.1.1（Linear Code）. $\mathbb{F}_2^n$ 上的一个经典纠错码 $C$ 被称为线性码，若 $\forall \boldsymbol{x}, \boldsymbol{y}\in C, \boldsymbol{x} + \boldsymbol{y}\in C$。
即，线性码的全体码字构成 $\mathbb{F}_2^n$ 的线性子空间。那么，求其一组基，便可实现 Encoder。
定义 1.1.2（Generator Matrix）. 令 $C$ 为线性码，$\boldsymbol{x}_1, …, \boldsymbol{x}_k$ 为 $C$ 的一组基。令
$$
\mathbf{G}_C := (\boldsymbol{x}_1, …, \boldsymbol{x}_k)^\top
$$
该矩阵称为 $C$ 的生成元矩阵。
$\mathbf{G}_C$ 实际上就是该线性码的 Encoder，将一个 $k$ bit 的原文编做一个 $n$ bit 的码字。那么，线性码的纠错如何进行？注意若 $\boldsymbol{y}$ 不是码字，即 $\boldsymbol{y}\notin \mathrm{Im}~\mathbf{G}_C^\top$，则必有 $\mathrm{Ker}~\mathbf{G}_C$ 中的分量。考虑把 $C$ 的正交补的基拼称一个矩阵，称为校验矩阵。
如果两个物理比特数相同线性码满足：且生成元矩阵的行向量相互正交且逻辑比特数之和恰为物理比特数，则称这两个线性码对偶。若一个码和自己对偶，则称其自对偶，若一个码的一个对偶码包含自身，则称其弱自对偶。
定义 1.1.3（Parity Check Matrix）. 取 $C^\bot$ 的一组基 $\boldsymbol{y}_1, …, \boldsymbol{y}_{n - k}$。令
$$
\mathbf{H}_C = (\boldsymbol{y}_1, …, \boldsymbol{y}_{n - k})^\top
$$
该矩阵称为 $C$ 的奇偶校验矩阵。
很显然按照定义有 $\mathbf{G}_C^\top \mathbf{H}_C = 0$ 和 $\mathbf{H}_C^\top \mathbf{G}_C = 0$。若码字 $\boldsymbol{x}_L := \mathbf{G}_C^\top\boldsymbol{x}$ 在演化过程中发生了错误，变成了 $\mathbf{x}_L + \boldsymbol{e}$，那么，对发生错误后的码字作用奇偶校验矩阵立即得到
$$
\mathbf{H}_C(\boldsymbol{x}_L + \boldsymbol{e}) = \mathbf{H}_C\boldsymbol{e}
$$
$\mathbf{H}_C\boldsymbol{e}$ 便是线性码的 Syndrome。若检测到这类东西，便说明发生了错误。有
定理 1.1.1. 令 $C$ 是一个线性码，$C$ 的码距 $d$ 定义为 $\min \{ \Delta(\boldsymbol{x}, \boldsymbol{y}) : \boldsymbol{x}\ne \boldsymbol{y}, \boldsymbol{x}, \boldsymbol{y}\in C \}$，其中 $\Delta$ 是 Hamming 距离。则 $d = \min \{ \mathrm{wt}(\boldsymbol{x}) : \boldsymbol{x}\in \mathrm{Ker}~\mathbf{H}_C \}$。
证明. 平凡的线性代数计算。
此外，容易证明，码距为 $d$ 的经典编码等价于：
- 该编码可以纠正至多 $\lfloor (d - 1) / 2 \rfloor$ 位翻转错误；
- 该编码可以纠正至多 $d - 1$ 位擦除错误（该位置从 $0/1$ 变成了 $?$）；
- 该编码可以发现至多 $d - 1$ 位翻转错误。
经典的用 $n$ 位编码了 $k$ 个逻辑比特的码距为 $d$ 的线性纠错码记作 $[n, k, d]$ 码。
现在来考虑一些具体的线性码。
要纠正 $1$ 位错误，即每个 $\boldsymbol{e}_i$（仅第 $i$ 位为 1 的向量）都具有不同的 Syndrome。注意 $\mathbf{H}_C\boldsymbol{e}_i$ 正是 $\mathbf{H}_C$ 的第 $i$ 列，据此可以构造一个 $2^r - 1$ 列的奇偶校验矩阵，其第 $i$ 列是 $i$ 的二进制表示。
以 $r = 3$ 为例。此时 $\mathbf{H}_C$ 和相应的正交补为
$$
\mathbf{H}_C = \begin{pmatrix}
0 & 0 & 0 & 1 & 1 & 1 & 1 \\
0 & 1 & 1 & 0 & 0 & 1 & 1 \\
1 & 0 & 1 & 0 & 1 & 0 & 1 \\
\end{pmatrix}, \qquad \mathbf{G}_C = \begin{pmatrix}
1 & 1 & 1 & 1 & 1 & 1 & 1 \\
0 & 0 & 0 & 1 & 1 & 1 & 1 \\
0 & 1 & 1 & 0 & 0 & 1 & 1 \\
1 & 0 & 1 & 0 & 1 & 0 & 1
\end{pmatrix}
$$
这给出了一个 $[7, 4, 3]$ 码。类似地，设 $\mathbf{H}$ 的行数为 $r$，这样的构造方法能给出 $[2^r - 1, 2^r - r - 1, 3]$ 码。这类纠错码称为 Hamming 码。
Reed-Muller Code 某种程度上是 Hamming Code 的一种对偶和推广。其构造如下：
- $\mathcal{R}(1, m)$ 码之生成元矩阵共有 $m + 1$ 行 $2^m$ 列。其中第 $1$ 行为 $\boldsymbol{1}$，第 $i + 1$ 行为 $\boldsymbol{v}_i$，其中 $\boldsymbol{v}_i$ 的第 $j$ 元为 $j - 1$ 的二进制第 $i$ 列。
- $\mathcal{R}(r, m)$ 码之生成元矩阵共有 $\sum_{i=0}^r \binom mr$ 行 $2^m$ 列。诸行为选择 $\boldsymbol{v}_i$ 中不超过 $r$ 个逐点相乘得到。
如 $\mathcal{R}(1, 3)$ 码和 $\mathcal{R}(2, 3)$ 的生成元矩阵分别为
$$
\mathbf{G}_{\mathcal{R}(1, 3)} =
\begin{pmatrix}
1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 \\
0 & 0 & 0 & 0 & 1 & 1 & 1 & 1 \\
0 & 0 & 1 & 1 & 0 & 0 & 1 & 1 \\
0 & 1 & 0 & 1 & 0 & 1 & 0 & 1 \\
\end{pmatrix}~
{\color{lightblue}
\begin{matrix}
\boldsymbol{1} \\
\boldsymbol{v}_1 \\
\boldsymbol{v}_2 \\
\boldsymbol{v}_3
\end{matrix}
}, \quad
\mathbf{G}_{\mathcal{R}(2, 3)} =
\begin{pmatrix}
1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 \\
0 & 0 & 0 & 0 & 1 & 1 & 1 & 1 \\
0 & 0 & 1 & 1 & 0 & 0 & 1 & 1 \\
0 & 1 & 0 & 1 & 0 & 1 & 0 & 1 \\
0 & 0 & 0 & 0 & 0 & 0 & 1 & 1 \\
0 & 0 & 0 & 0 & 0 & 1 & 0 & 1 \\
0 & 0 & 0 & 1 & 0 & 0 & 0 & 1 \\
\end{pmatrix}~
{\color{lightblue}
\begin{matrix}
\boldsymbol{1} \\
\boldsymbol{v}_1 \\
\boldsymbol{v}_2 \\
\boldsymbol{v}_3 \\
\boldsymbol{v}_1\odot\boldsymbol{v}_2 \\
\boldsymbol{v}_1\odot\boldsymbol{v}_2 \\
\boldsymbol{v_2}\odot\boldsymbol{v}_3
\end{matrix}}
$$
可见 $\mathcal{R}(1, m)$ 删掉首行首列后就是 $[2^{m} - 1, 2^m - m - 1, 3]$ Hamming 码的对偶码。
定理 1.1.2. $\mathcal{R}(r, m)$ 是 $[2^m, N(r, m), 2^{m - r}]$ 码。其中 $N(r, m) = \sum_{i=0}^r \binom mr$。
证明. 须分两部分（逻辑比特数、码距）完成。
逻辑比特数. 惟须证明 $\mathbf{G}_{\mathcal{R}(m, m)}$ 的诸行线性无关，$\mathbf{G}_{\mathcal{R}(r, m)}$ 的行都是其子集。此时只需要注意如果你把 $v_{i_1}, …, v_{i_k}$（$i_1\leq \cdots \leq i_k$）乘起来，其开头定是 $\sum_{j = 1}^k 2^{m - i_j}$ 个 $0$ 后面接一个 $1$，因此 $\mathbf{G}_{\mathcal{R}(m, m)}$ 可以排成上三角矩阵，故满秩。
码距. 施归纳法于 $m, r$。边界情况，$\mathcal{R}(r, r)$ 是显然的。接下来我们需要洞察一个 Reed-Muller Code 的递推构造。设 $S(\mathcal{R}(r, m))$ 为 $\mathcal{R}(r, m)$ 的生成元集合，$\Vert$ 为向量拼接。则有
$$
S(\mathcal{R}(r, m + 1)) = \{ \boldsymbol{g}\Vert \boldsymbol{g} : \boldsymbol{g}\in S(\mathcal{R}(r, m))\} \cup \{ \boldsymbol{0}\Vert\boldsymbol{g} : \boldsymbol{g}\in S(\mathcal{R}(r - 1, m)) \}
$$
上面的两组生成元，在下文中依次称为“上半部分”和“下半部分”。$\boldsymbol{g}_1\Vert \boldsymbol{g}_2$ 中，$\boldsymbol{g}_1$ 称为“前半部分”，$\boldsymbol{g}_2$ 称为“后半部分”。回忆我们说过码距为 $d$ 等价于能够纠正 $d - 1$ 位擦除错误，换言之擦掉 $d - 1$ 位之后还可以正确解码。现在要证明 $\mathcal{R}(r, m + 1)$ 擦掉 $2^{m + 1 - r} - 1$ 位之后能够正确解码。那么，根据归纳假设，下半部分总是可以正确解码。而擦掉 $2^{m + 1 - r} - 1$ 位意味着要么前半部分擦掉的少于 $2^{m - r} - 1$ 位，要么后半部分擦掉的少于 $2^{m - r} - 1$，无论如何，上半部分总是可以根据前后两半之一正确解码。
而根据归纳假设擦掉 $2^{m + 1 - r}$ 位之后下半部分必不能解码成功，综上可以完成归纳。
定理 1.1.3. $\mathcal{R}(r, m)$ 和 $\mathcal{R}(m - r - 1, m)$ 对偶。若 $m = 2r + 1$，则 $\mathcal{R}(r, m)$ 自对偶，$m \geq 2r + 1$，则 $\mathcal{R}(r, m)$ 弱自对偶。
证明. 平凡的验证。
进一步，我们可以将 $\mathbb{F}_2$ 上的线性码推广到 $\mathrm{GF}(q)$ 上去。设 $C$ 是 $\mathrm{GF}(q)^n$ 上的纠错码：
- 若 $\boldsymbol{x}, \boldsymbol{y}\in C \Rightarrow \forall a, b\in \mathrm{GF}(q), a\boldsymbol{x} + b\boldsymbol{y}\in C$，则称为线性码；
- 若 $\boldsymbol{x}, \boldsymbol{y}\in C \Rightarrow \boldsymbol{x} + \boldsymbol{y}\in C$，则称为加性码。
基于此，$q$-Hamming 码的校验矩阵的要求是任意两列不互为倍数。如 $\mathrm{GF}(4)$ 上的 $[5, 3, 3]_4$ Hamming 码的校验矩阵如下：
$$
\begin{pmatrix}
0 & 1 & 1 & 1 & 1 \\
1 & 0 & 1 & x & x + 1
\end{pmatrix}
$$
定理 1.1.4. 对于任意 $q, r$，存在 $\mathrm{GF}(q)$ 上的 $\left[\frac{q^r - 1}{q - 1}, \frac{q^r - 1}{q - 1} - r, 3\right]_q$ Hamming 码。
证明. 惟须统计全体 $\mathrm{GF}(q)^n$ 向量在乘以 $x$（$x$ 为 $\mathrm{GF}(q)$ 中的非零元）意义下的等价类个数即可。回忆 $\mathrm{GF}(q) \setminus \{0\}$ 是一个群，将其视为 $\mathrm{GF}(q)^n\setminus \boldsymbol{0}$ 上的作用，根据 Burnside 引理立即知道（只有乘 $1$ 有不动点）等价类个数为 $\frac{q^r - 1}{q - 1}$。另外这个校验矩阵显然是满秩的，因为 $\mathbf{I}_r$ 是其子矩阵。
既然引入了有限域，不难想到用代数方法构造线性码。令 $\alpha_1, …, \alpha_n$ 是 $\mathrm{GF}(q)$ 中 $n$ 个不同元素，$k\leq n$。一个 Reed-Solomon 码将有限域上一个度数不超过 $k$ 的多项式 $f$（亦可看作 $\mathrm{GF}(q)^n$ 中的元素，仅关注系数）编码作 $(f(\alpha_1), …, f(\alpha_n))$。
定理 1.1.5. 取 $n$ 个点，$k$ 度多项式的 Reed-Solomon 码是 $[n, k, n - k + 1]_q$ 码。
证明. 代数基本定理之直接推论。
经典编码的几个重要界
本节中，$(n, K, d)$ 码指用 $n$ 个物理比特编码了 $K$ 种信息、码距为 $d$ 的编码。
定理 1.2.1（Hamming Bound）. 存在 $(n, K, 2t + 1)_q$ 码的一个必要条件是
$$
K\left(\sum_{i = 0}^t \binom ni (q - 1)^i\right) \leq q^n
$$
证明. 考虑 Hamming 空间中的 Sphere-Packing，仅以体积估计球的数量的上界。
定理 1.2.2（Gilbert-Varshamov Bound）. 存在 $(n, K, d)_q$ 码的一个充分条件是
$$
K\left(\sum_{i = 0}^{d - 1} \binom ni (q - 1)^i\right) \leq q^n
$$
证明. 还是考虑 Hamming 空间中的 Sphere-Packing，贪心选择球心，然后覆盖与其 Hamming 距离不超过 $d - 1$ 的球。上式是这个算法选出 $K$ 个球心的充分条件。
定理 1.2.3（Singleton Bound）. 存在 $(n, q^k, d)_q$ 码的一个必要条件是
$$
n - k \geq d - 1
$$
证明. 任意擦掉 $d - 1$ 位之后必须能容纳所有码字，即 $q^{n - d + 1}\geq q^k$。取对数得证。
若一个纠错码的 Hamming Bound 取等，则该纠错码是完美码（Perfect Code）；若一个纠错码的 Singleton Bound 取等，则该纠错码是极大距离可分码（Maximum Distance Separable Code）。显然，MDS 码的对偶还是 MDS 码。
从经典纠错码构造量子纠错码
首先介绍一个纠错码领域常用的记号。
定义 2.1（Binary Sympletic Form）. 一列 Pauli 门 $\mathcal{P}_1, …, \mathcal{P}_n$，其中 $\mathcal{P}_i = \mathcal{X}^{a_i}\mathcal{Z}^{b_i}$ 的二元辛形式记作 $(\boldsymbol{a} | \boldsymbol{b})$。
后面我们会看到这个形式之用途：两个 Pauli 群的元素对易当且仅当其二元辛形式之辛内积为 $0$。不过在本节理论上只会用到这个记号本身。首先，以下定理是平凡的，只需要对着定义验证即可：
定理 2.1. 若 $\mathbf{H}_C$ 是线性码 $C$ 的校验矩阵，它可以纠正的错误集合为 $E$。则以 $(\mathbf{0} | \mathbf{H}_C)$ 为 Stabilizer 的量子纠错码能够纠正的错误集合为 $\{(e | 0) : e\in E\}$。
Calderbank-Shor-Steane Codes
定义 2.1.1（CSS 码）. 称一个量子纠错码是 CSS 码，若其 Stabilizer 生成元可以被写成如下二元辛形式：
$$
\left(\begin{array}{c|c}
0 & \mathbf{A} \\
\mathbf{B} & 0
\end{array}\right) \label{css_stabilizer}
$$
上一章介绍的 Steane 码 就是一种 CSS 码。其 Stabilizer 生成元正是由 Hamming 码的校验矩阵给出的。
$$
\left(\begin{array}{c|c}
0 & \mathbf{H} \\
\mathbf{H} & 0
\end{array}\right)
$$
CSS 码的直觉就是用 $\mathbf{A}, \mathbf{B}$ 分别来纠正 $\mathcal{X}$ 和 $\mathcal{Z}$ 错误。然而，矩阵 $(\ref{css_stabilizer})$ 确实是一个 Stabilizer 要求 $(0 | \mathbf{A})$ 和 $(\mathbf{B} | 0)$ 对易，这需要 $\mathbf{A}, \mathbf{B}$ 之间存在某种对偶关系。一切归结为以下定理：
定理 2.1.1. 设 $C_1, C_2$ 分别为 $\mathbb{F}_2$ 上的 $[n, k_1, d_1]$、$[n, k_2, d_2]$ 线性码，其校验矩阵分别为 $\mathbf{H}_1, \mathbf{H}_2$，且 $C_1^\bot \subseteq C_2$。则以下生成元生成的 Stabilizer 给出了一个 $[[n, k, d]]$ 码，其中 $k = k_1 + k_2 - n, d \geq \min(d_1, d_2)$：
$$
\left(\begin{array}{c|c}
0 & \mathbf{H_1} \\
\mathbf{H_2} & 0
\end{array}\right)
$$
证明. 须分三部分证明。
Stabilizer 之合法性. 由 $C_1^\bot \subseteq C_2$ 可知，因 $\mathbf{H}_1$ 的每一行都是 $C_1^\bot$ 的元素，因此是 $C_2$ 的元素，因此与 $\mathbf{H}_2$ 的每一行（均为 $C_2^\bot$）的元素内积为 $0$，换言之相应的 $\mathcal{Z}$ 生成元和 $\mathcal{X}$ 生成元对易。
可编码的量子比特数. 这里我们知道了 Stabilizer 有 $2n - k_1 - k_2$ 个对易的生成元。因此可以编码 $n - (2n - k_1 - k_2) = k_1 + k_2 - n$ 个逻辑比特。【FIXME：这个是需要补充证明的结论】。
码距. $\mathcal{X}$ 错误和 $\mathcal{Z}$ 错误被上下两部分分别纠正。
这和 Steane Code 的结论确实对上了。注意写 $d \geq \min(d_1, d_2)$ 而非 $=$ 实乃必要：Shor Code 其实也是 CSS 码，其码距为 $3$，但校验矩阵为
$$
\begin{pmatrix}
1 & 1 & 1 & 1 & 1 & 1 & 0 & 0 & 0 \\
0 & 0 & 0 & 1 & 1 & 1 & 1 & 1 & 1 \\
\end{pmatrix}
$$
的线性码码距为 $2$。本质上，这是因为量子纠错码具有简并性：有些不同的 Syndrome 可以被相同的方法检测和纠正。
Perfect Qubit Codes
最小的能纠正 1 比特错误的 CSS 码就是 $7$ 物理比特的 Steane 码。CSS 码的格式要求阻止了这个物理比特数目的继续改进。更一般的想法是从 $\mathrm{GF}(4)$ 加性码或者线性码推出量子纠错码，这可能是注意到了 $(P, \times) \cong (\mathrm{GF}(4), +)$。我们首先给出 $\mathrm{GF}(4)$ 域的一个代表。
$$
\mathrm{GF}(4) = \{0, 1, \omega, \omega^2\} \qquad \text{where $\omega^2 = \omega + 1$}
$$
上面提到的同构是这样给出的：
$$
\rho: \mathcal{I} \leftrightarrow 0, \mathcal{X}\leftrightarrow 1, \mathcal{Z}\leftrightarrow \omega, \mathcal{Y}\leftrightarrow \omega^2
$$
这个同构还能保一些别的信息。
定义 2.2.1（$\mathrm{GF}(4)$ 上的 Trace-Hermitian 积）. $\mathrm{GF}(4)$ 上的共轭定义为
$$
\bar{x} = x^2 \qquad {\color{orange}{\bar{0} = 0, \bar{1} = 1, \bar{\omega} = \omega^2, \bar{\omega^2} = \omega}}
$$
$\mathrm{GF}(4)$ 上的迹定义为
$$
\mathrm{tr}(x) = x + \bar{x} \qquad {\color{orange}{\mathrm{tr}(0) = 0, \mathrm{tr}(1) = 0, \mathrm{tr}(\omega) = 1, \mathrm{tr}(\omega^2) = 1}}
$$
然后可以定义 $\boldsymbol{a}, \boldsymbol{b} \in \mathrm{GF}(4)^n$ 的 Trace-Hermitian 积
$$
\boldsymbol{a} * \boldsymbol{b} = \mathrm{tr}(\bar{a}\cdot b) = \sum_{i=1}^n \mathrm{tr}(\overline{a_i}\cdot b_i)
$$
这个 Trace-Hermitian 实际上刻画了 Paulis 的对易性。注意：$\mathcal{P}_1, \mathcal{P_2}$ 对易当且仅当 $\mathrm{tr}(\overline{\rho(\mathcal{P}_1)}\cdot \rho(\mathcal{P}_2)) = 0$。回忆一个集合 $S$ 可以作为 Stabilizer 的充分必要条件是 $S$ 是不包含 $-\mathcal{I}$ 的有限阿贝尔群。如果我们从一个 $\mathrm{GF}(4)$ 上的码出发，自然不会包含 $\mathcal{I}$，余下两个条件可以概括为如下定理：
定理 2.2.1. 设 $C$ 是一个 $\mathrm{GF}(4)$ 上的 $n$ 位、$2^r$ 个码字的加性码，其在 Trace-Hermitian Product 下有弱自对偶性（$C\subseteq C^\bot$），则 $C$ 可以被改造为一个 $[[n, k, d]]$ 码，其中 $k = n - r, d = \min\{\mathrm{wt}(x) : x\in C^\bot \setminus C\}$。
证明（Sketch）. $\rho^{-1}(C)$ 就是 Stabilizer，$\rho^{-1}(C^\bot)$ 是 Normalizer，弱自对偶性表明 Stabilizer 构成阿贝尔群。
线性码自然也是加性码。下面的定理表明，如果 $C$ 是线性码，那么其经典弱自对偶性结论可以直接套用到 Trace-Hermitian Product 的情形。
定理 2.2.2. 设 $C$ 是一个 $\mathrm{GF}(4)$ 上的线性码。$C^\bot_1, C^\bot_2$ 分别是其在通常意义下的内积（$\langle x, y\rangle = \overline{x}\cdot y$）和 Trace-Hermitian 积下的对偶。则 $C^\bot_1 = C^\bot_2$。
证明. $C_1^\bot \subseteq C_2^\bot$ 是显然的。反过来，施反证法，设 $x\in C_2^\bot$ 满足 $\forall y \in C, \mathrm{tr}(\overline{x}\cdot y) = 0$ 但是 $\exists y\in C, \overline{x}\cdot y = 1$（这是初步排除后唯一可能的情况），则 $\overline{x}\cdot \omega y = \omega$，$\mathrm{tr}(\overline{x}\cdot (\omega y)) = 1$，然而 $\omega y$ 也是 $C$ 的元素，矛盾。
实际上，Hamming 码就是 $\mathrm{GF}(4)$ 上的弱自对偶码。因此根据定理 2.2.1，配合上一些琐碎的验证有
定理 2.2.3. 对于任意的 $r$，可基于 $\left[\frac{4^r - 1}{3}, \frac{4^r - 1}{3} - r, 3\right]_4$ Hamming 码构造 $\left[\left[\frac{4^r - 1}{3}, \frac{4^r - 1}{3} - 2r, 3\right]\right]$ Stabilizer 码。
以 5 比特的 $\mathrm{GF}(4)$ Hamming 码为例。除了上面的构造之外另一种校验矩阵（只需要保证每个等价类的代表元都存在即可）为
$$
\begin{pmatrix}
0 & 1 & \omega & \omega & 1 \\
1 & 0 & 1 & \omega & \omega
\end{pmatrix}
$$
这给出了一个弱自对偶的线性子空间。综合这个子空间中的 $16$ 个元素，得到一个可以被 $4$ 个生成元生成的 Stabilizer 子群。这四个 Stabilizer 恰好就可以是
$$
\begin{matrix}
S_1: & Z & X & X & Z & \\
S_2: & X & X & Z & & Z \\
S_3: & X & Z & & Z & X \\
S_4: & Z & & Z & X & X
\end{matrix}
$$
正是上一章提到的 5 qubit code。当然 5 qubit code 并不唯一，取决于你怎么选取校验矩阵。
从量子纠错码构造更好的量子纠错码
注. 本节中使用的记号 $((n, K, d))_q$ 码指该量子纠错码在一个每量子比特有 $q$ 个量子态的系统中，用 $n$ 个物理比特编码了一个 $K$ 个量子态的逻辑比特，码距为 $d$。
拼接码
直觉上，你用若干物理比特编码了一个逻辑比特之后，再对每个物理比特进行量子纠错，可以进一步减少错误率。
定义 3.1.1（Concatenated Code）. 设 $Q$ 是一个 $((n_1, K, d_1))_{q_1}$ 码，其 encoder 为 $\mathcal{E}_1$；$R$ 是一个 $((n_2, q_1, d_2))_{q_2}$ 码，其 encoder 为 $\mathcal{E}_2$。则以 $Q, R$ 为基础构造的拼接码系一 $((n_1n_2, K, d))_{q_2}$ 码，其 encoder 为 $\mathcal{E}_2^{\otimes n_1}\circ \mathcal{E}_1$。其中 $Q$ 称为内层码，$R$ 称为外层码。
自然的解码方法就是逐层解码。在这种码当中，如果你要产生一个不可侦测的错误，就要让内层码产生至少 $d_1$ 个不可侦测的错误，而每个内层码物理比特的错误需要对应的外层码产生 $d_2$ 个错误。合计起来有
命题 3.1.1. $d \geq d_1d_2$。
严谨的论证几乎就是在形式化以上的直觉。
对于那些常见的纠错码，我们可以将其和自己拼接。这样一来你便得到 $n^k$ 个物理比特，但是码距至少为 $d^k$ 的纠错码。在拼接之前，可以估计出现不可纠正的逻辑错误的概率。记 $t = (d - 1) / 2, P_T = \binom{n}{t + 1}^{1 / t}$，假设 $p$ 是小量以忽略 $p^{t + 2}$ 及以上的项，有：
$$
p_1 \approx \binom{n}{t + 1} = p_T (p / p_T)^{t + 1}
$$
而可以归纳证明进行 $k$ 次迭代拼接之后，出现逻辑错误的概率是
$$
p_1 \approx p_T(p / p_T)^{(t + 1)^k}
$$
在 $p$ 很小时，这个数随着 $k$ 快速收敛于 $0$。
定义 3.1.2. 设 $Q$ 是一个 $((n, q, d))_q$ 码。定义
- $Q_1 = Q$；
- $Q_k$ 为以 $Q$ 为外层码，$Q$ 为内层码构造的拼接码。
可以证明，两个稳定子码经过拼接之后，还是稳定子码，且其 Stabilizer 也是容易知道的。假设我们有以 $S_1$ 为 Stabilizer 的 $[[n_1, 1, d_1]]$ 内层码和以 $S_2$ 为 Stabilizer 的 $[[n_2, 1, d_2]]$ 外层码，其中外层码上的逻辑 Pauli 门记作 $\overline{\mathcal{P}}$，其 Stabilizer $S$ 由以下两部分生成：
- 对于 $S_2$ 的每个生成元 $\mathcal{M}$，$S$ 中包含 $\mathcal{M}_i$，即 $\mathcal{M}$ 作用在第 $i$ 块上。
- 对于 $S_1$ 的每个生成元 $\mathcal{M}$，将 $\mathcal{M} = \mathcal{P}_1\otimes \cdots \otimes \mathcal{P}_{n_1}$ 改成 $\overline{\mathcal{P}_1}\otimes \cdots \otimes \overline{\mathcal{P}_n}$，包含于 $X$ 中。

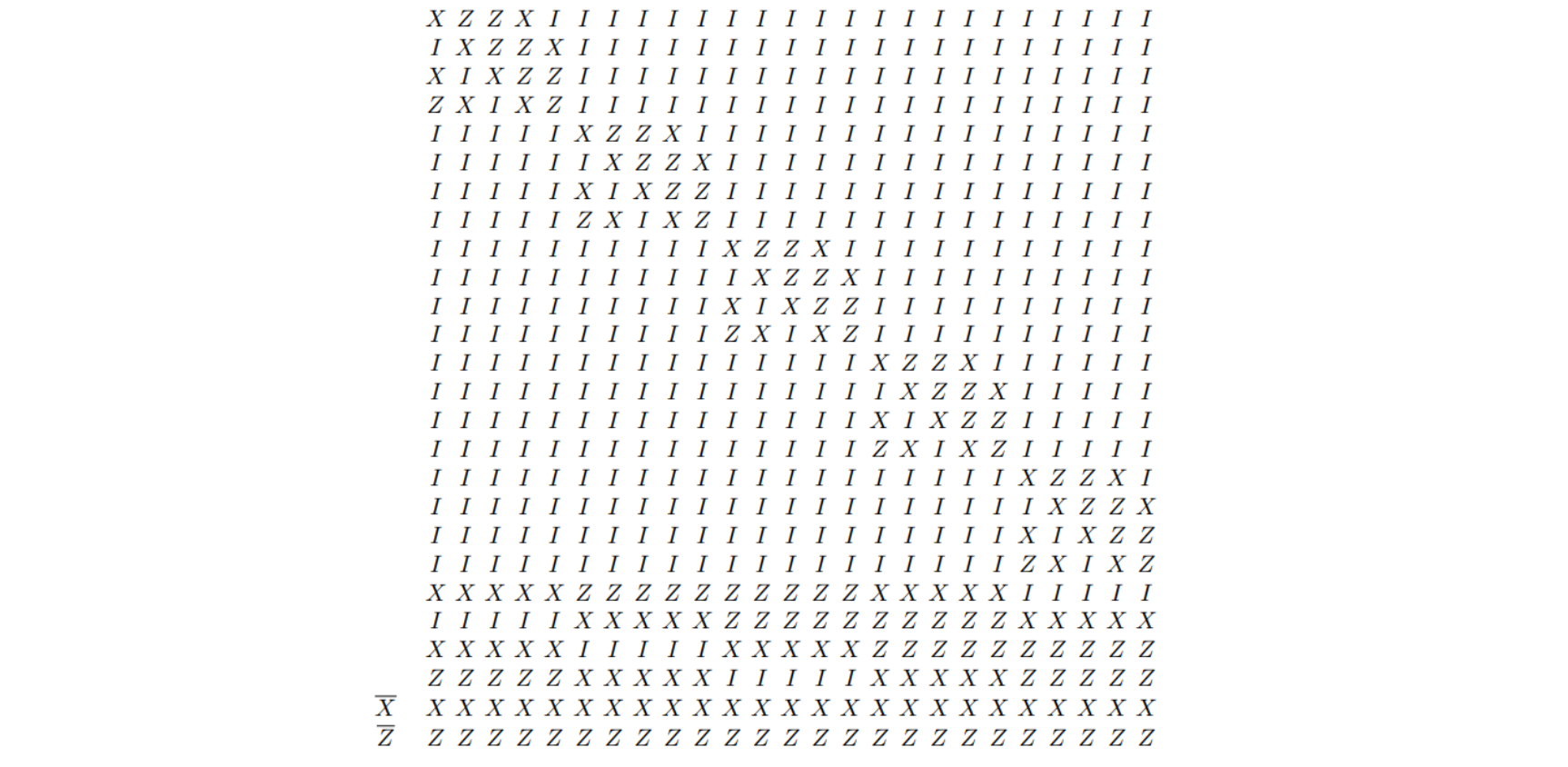

将以上元素张成一个群即可。例如 5 qubit code 与自己拼接之后，按上述算法可得到其 Stabilizer 生成元是
卷积码
【FIXME】
