FLUTE Algorithm

Posted on Edited on In ,

本文收录于 EDA 论文选读。

TL;DR

一个 RSMT 的并不精确的高速启发式算法。

  • 对于 $n\leq 9$ 的 net，打表；
  • 对于更大的 net，设计启发式的分治。

由于我刚入门，所以想先对这个学科研究的侧重点和方法论有一个大致的理解。因此，本文的构建中极其注重算法的动机。关于侧重点和方法论，有如下初步的结论：

  1. 可能需要注意到实践中某个量并不大；
  2. 有很多小数据上的 adhoc；
  3. 需要考虑如何充分利用算力（e.g. 卡常，GPU 加速）；
  4. 可能需要设计不那么有道理的启发式算法，挖一些因子。

基本直觉

RSMT 问题是 EDA 领域的经典问题，用于在 routing 阶段为每个 net 生成通路。其定义如下：

定义 1 (Rectilinear Steiner Minimal Tree). 给定 $n$ 个 $\mathbb{R}^2$ 上的点 $\{(x_i, y_i)\}_{i=1}^n$，用水平或垂直的线段将所有点连通，最小化线段总长度。

当然，在现实中我们可能通常需要多次查询（量级在 $10^{5}\sim 10^6$）小规模问题（$n$ 平均为 $4$ 左右，最大为 $100+$）的答案。上面的参考数据来自 ISPD98 benchmark。因此我们可能不希望使用那个众所周知的状压 DP 或者模拟退火之类单次非常慢的算法。

关于这个问题，有以下直觉，这里略去证明，如感兴趣可以自行参考相关文献：

  1. $\mathrm{RSMT}\in \mathbf{NP}\text{-complete}$；
  2. 对于一个 RSMT 问题的实例，存在一个最优的 Steiner Tree，满足每一条边都在 Hannan Grid 上（Hannan Grid 是由 $x = x_i$ 和 $y = y_i$ 织成的网格）。

我们已经提到了 RSMT 问题存在 Hannan Grid 上的解。不妨设 $x_1 \leq x_2 \leq \cdots \leq x_n$ 是所有横坐标排序之后的结果，$y_1 \leq y_2 \leq \cdots \leq y_n$ 类似。那么，任意一个 RSMT 问题的实例可以用一个长度为 $n$ 的 position sequence $s_i$ 和两个长度为 $n - 1$ 的数组 $h_i$ 和 $v_i$ 刻画：其中，$s_i$ 表示 $x_i$ 对应的 $y_i$ 是第几大的；$h_i$ 和 $v_i$ 分别表示网格第 $i$ 列的宽和第 $i$ 行的高。

如此一来，为了计算任意一个 Hannan Grid 上的 Steiner tree 的总边长，我们惟需考察有多少边水平穿过了第 $i$ 列（记作 $\alpha_i$）以及有多少边竖直穿过了第 $i$ 行（记作 $\beta_i$），然后便有

$$
L = (\boldsymbol{h}, \boldsymbol{v})^\top (\alpha, \beta)
$$

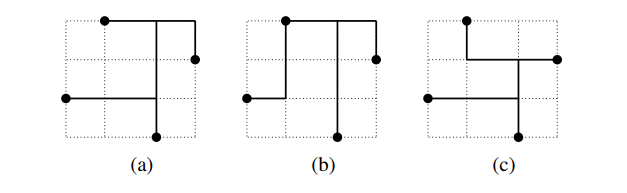

这样的 $(\alpha, \beta)$ 称作 wirelength vector。如下图所示，下面的三个 Steiner tree 的 wirelength vector 分别是 $(1, 2, 1, 1, 1, 2), (1, 1, 1, 1, 2, 3)$ 和 $(1, 2, 1, 1, 1, 1)$。

注意，如果一个 wirelength vector $\boldsymbol{w}$ 偏序（i.e. 每一维都大于等于，其中至少有一维严格大于）了另一个 wirelength vector $\boldsymbol{w}’$，那么 $\boldsymbol{w}$ 对应的 Steiner tree 永无可能成为最优的 Steiner tree。比方说此处的 $(a)$ 状的树，无论如何都不可能是最优的 Steiner tree。一切不偏序其他向量的 wirelength vector 即可能产生最优的 Steiner tree 的向量称作 potentially optimal wirelength vector (POWV)，对应的 Steiner tree 称作 potentially optimal Steiner tree（POST）。

直觉上，可能的 POWV 并不多。因此我们可以打一个表来描述任意一个 position sequence 对应的全部 POWV 和 POST，然后在上面快速查询。

速查表的生成

现在我们尝试生成 $n\leq 9$ 的全部 POST 和对应的 POWV。因为点数非常少，所以树的结构并不多样。

生成 POWV 和 POST 的基本思想是递归。可以从两个方向考虑这件事情：

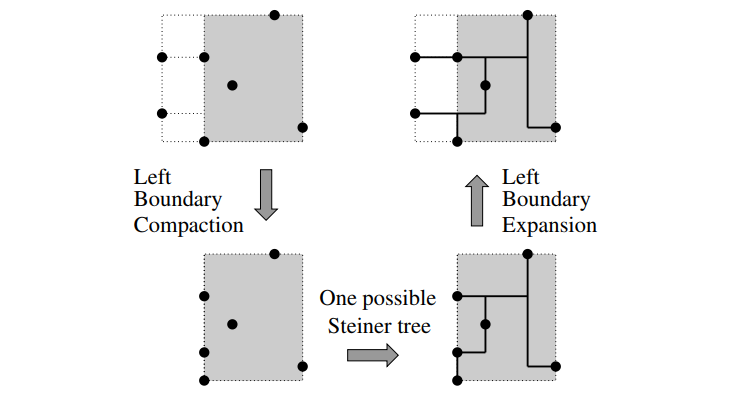

  1. boundary compaction，即考虑某一条边界（如 $x = x_1$）上的点应当如何与其余的点连通。一个简单的想法是，将这些点都投影到 $x = x_2$ 上，并在压缩后的网格上求出 POST，然后连接原始点和投影点。

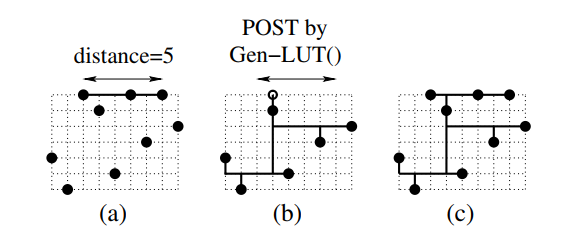

  2. connect adjacent pins，即将一个边界上的点全都连接起来然后在上面指定一个接入点。

显然，通过 compaction 操作未必能准确地生成 POWV。对于网格 $G$（配上格点上的引脚），称其是 compectable 的，若可以通过上述流程求出其全部 POWV（注意，在做 boundary compaction 后，求子问题的 POST 不一定要继续使用 compaction，而是务必保证求出准确的 POST）。然而，有一些特殊的实例上可以做这样的操作。我们将逐渐揭示何种网格上可以做这种操作：

  1. 如果存在一个网格边界，上方有且仅有一个点，则该网格是 compactable 的。 只需考虑该点在何处接入除开该点以外的 steiner tree。如果该位置不是正投影，将该路径沿着矩形对角线方向翻折。
  2. 如果存在一个网格的角，其上有一个点，且相邻两个边界上均仅有一个另外的点，则该网格是 compactable 的。 这也是一个简单的调整，只需考虑涉及到的三个点之间如何连接和如何接入剩余部分的 steiner tree。
  3. 如果一个网格的边界上至多有六个点，则该网格是 compactable 的。 不难发现边界上至多有六个点则必然落入上述两种情况之一。

这样一来我们已经解决了一切边界上至多有 $6$ 个点的问题。顺带可以解决一些剩余的情况：

  1. 若 $n$ 个点全部在网格的边界上，那么每个 POWV 一定对应一个完全在边界的 POST。
  2. 剩余情况（$8\leq n$，且至少有 $7$ 个都在边界上）可以用 connect adjacent pins 解决。证明想必非常暴力，这里先不看。

实验表明，这样求出的 POWV 基本上只有 $10\sim 10^2$ 量级（对于 $9$ 度的 net，平均 $30+$ 个，最大 $70+$ 个）。

常数优化

system 魅力时刻。考虑从两个方向压榨计算机的性能：

  • 空间常数优化；
  • 时间常数优化。

有点太细了，先不看。

关于空间，基本上有下面的这些 idea（论文中的，和我猜的）：

  1. 一开始的 position sequence 都是 permutation，这意味着初始时四个边界上只有一个点，因而网格是可以沿着四个方向上 compact。容易发现，compact 之后有十六种初始网格会对应到同一个网格（取决于最外一圈的点和次外一圈的点）；
  2. position sequence 做逆行、倒映、或两者之复合后得到的 position sequance 的 POWV 可以由其推出。

这样一来，看起来我们至少能把空间压缩几十倍（$(1 - \epsilon) \cdot 16\cdot 4$）。

关于时间，我们可以考虑：

  1. 注意这里是小数据，加法的代价比乘法的代价小的多，所以我们用加法来算点乘，此外注意条边至少要被经过一次，因此可以预处理网格的长加宽，从而节约 $2(n - 1)$ 个加法。
  2. 好像还有个递推算的，没怎么看懂，但感觉不是很重要。

我感觉这个在现代处理器 / GPU 上应该用处没那么大，所以先不管了。

处理度数更大的 net

至此，对于低于 $9$ 度的 net，我们已经打好了表。为了强行利用这个表求解更大的问题，我们需要对度数较大的 net 构造一种分治策略。

然而很不幸的是对于 steiner tree 问题并不存在一个很好的分治策略。下面的结论非常平凡，但已经是我们能有的比较好的直觉：

定理 1. 若存在 $(x, y)$ 使得所有引脚要么只在 $(x, y)$ 的一、三象限，要么只在二、四象限，那么将横坐标不超过 $x$ 的引脚集合记作 $L$，其余记作 $R$，则 $\mathrm{RSMT}(L\cup R) = \mathrm{RSMT}(L\cup\{(x, y)\})\cup \mathrm{RSMT}(R\cup\{(x, y)\})$。

因此，我们被迫牺牲准确率，转而思考一些 heuristics。下面是一个比较直观的启发式算法框架：

  • 将 net 按照某个水平边 $y_r$ 分成上下两部分。注意这个划分不一定是均分，而是在 $\delta n$ 到 $n - \delta n + 1$ 之间去找一个估计比较优的。
  • 递归下去找两部分（都包含 $x_r, y_r$）的 RSMT，然后合并，并用某种方法消除冗余边。

关于划分的选择，我们考虑对划分点 $r$ 定义一个分数 $S(r)$，用于鼓励以下两个直觉上让算法得到更好的 steiner tree 的要点：

  1. 算法选择一个分界线，在最优的 steiner tree 中确实只有一个桥经过此分界线。 比如你可以要求网格在分界点附近纵向跨度大，横向跨度小以促进只有一个纵向的桥跨过此点，左右两侧横向连接。
  2. 算法选择一个分界线，使得以此划分后斯坦纳树的估计值较小。 比如你可以要求分界点尽量在网格中间，以及划分后两部分的 HPWL（half-perimeter wirelength 即包围盒包周长，常用于估计 wirelength）尽量小。

受此启发，原论文将 $S(r)$ 定义做

$$
\begin{aligned}
S(r) &= S_1(r) - \alpha S_2(r) - \beta S_3(r) - \gamma S_4(r) \quad \text{where} \\
S_1(r) &= y_{r + 1} - y_{r - 1} \\
S_2(r) &= \begin{cases}
2(x_3 - x_2) & \text{if $s_r = 1$ or $2$} \\
x_{s_r + 1} - x_{s_r - 1} & \text{if $3\leq s_r \leq n - 2$} \\
2(x_{n - 1} - x_{n - 2}) & \text{if $s_r = n - 1$ or $n$}
\end{cases} \\
S_3(r) &= \left|s_r - \frac{n + 1}{2}\right|\times \overline{h} + \left|r - \frac{n + 1}{2}\right|\times \overline{v} \\
S_4(r) &= \mathrm{HPWL}(L) + \mathrm{HPWL}(R)
\end{aligned}
$$

并实验得出取 $\alpha = 0.3, \beta = 7.4/(n + 10), \gamma = 4.8 / (n - 1)$ 比较优。

Remark. 我个人觉得这部分非常之丑，尤其是 $S_2$ 这个诡异的分类讨论和这个意义不明的 $S_3$。但是我也没精力做消融实验。

最后，为了合并两部分的 steiner tree，有以下一些直观的思路：

  1. 直接破坏掉环（显然，合并后至多出现一个环）。
  2. 如果重合部分涉及到的邻居很少，甚至可以在前面打的表里查一下这部分最优的 steiner tree 长什么样子。

另外我们可以引入一个参数 $A$ 来平衡时间-准确度的 tradeoff。参数 $A$ 表示在本次递归中找 $A$ 个分界线做递归。每次递归下去后将 $A$ 置为 $\max(A/2, 1)$。
